- [Arduino用のUNO R3 最終版スタータキット]にMAX7219 LED-Matrixモジュールが含まれています。このモジュールを操作する方法を学習しました。
- MAX7219はシリアル入力/出力コモンカソードディスプレイドライバで、CPUボードと、最大8桁の7セグメント数字LEDディスプレイ、バーグラフディスプレイ、または64の個別LEDをインタフェースする機能を有するとのこと。便利な4線式シリアルインタフェースでCPUボードと接続可能です。
Table of Contents

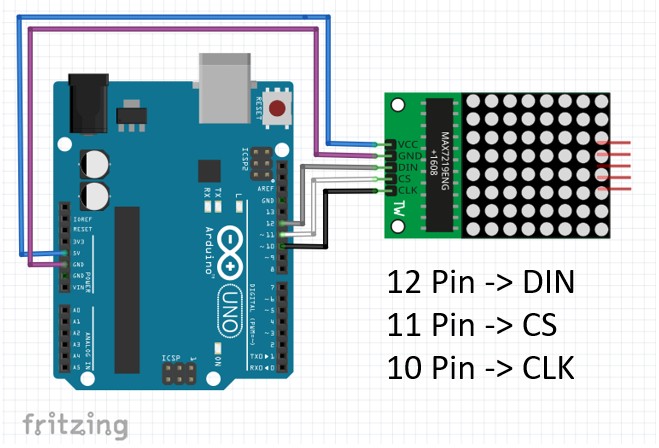

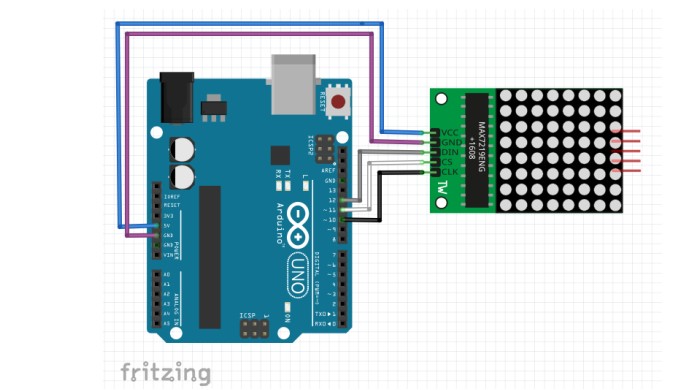

ArduinoとLED-Matrixを接続します
- 購入した[Arduino用のUNO R3 最終版スタータキット]に付属の資料に従って、ArduinoとMAX7219 LED-Matrixモジュールを接続します。

LED-Matrixを操作する初期設定は?
- ライブラリ”LedControl.h”をインクルードし、ピンをおよび接続個数を設定し、電源ON後の設定を記述します。
// ライブラリは"LedControl.h"をインクルードします。
#include "LedControl.h"// ピン12は DIN、ピン11は LOAD(CS)、ピン10は CLK に接続されています。
// MAX7219 は1つだけ使用します。
LedControl lc=LedControl(12,10,11,1);// MAX72XX は起動時に省電力モードになっているため、省電力モードから抜けます
lc.shutdown(0,false);
// 明るさを中程度の値に設定します
lc.setIntensity(0,8);
// ディスプレイをクリアします
lc.clearDisplay(0);LED-Matrixを操作する関数は?
ライブラリ”LedControl.h”に含まれる、LED-MatrixモジュールのLEDを点灯・消灯させる関数を調べます。
lc.setRow(addr, row, value);addr : デバイス番号(0から始まる)
row : 行番号(0~7)
value : 8ビットの値(byte型)。各ビットがLEDのON/OFFを表します。
lc.setColumn(addr, col, value);addr : デバイス番号(0から始まる)
col : 列番号(0~7)
value : 8ビットの値(byte型)。各ビットがLEDのON/OFFを表します。
lc.setLed(addr, row, col, state);addr : デバイス番号
row : 行番号(0~7)
col : 列番号(0~7)
state : trueで点灯、falseで消灯
LED-Matrixを点灯させるスケッチの作成
- setRow, setColumn,setLedを使ってLEDを点灯します。行、列、点、全面の点灯と消灯を行うスケッチ作成しました。
#include <LedControl.h>
// MAX7219 接続
// DIN=12, CLK=10, CS=11
LedControl lc = LedControl(12, 10, 11, 1);
void setup() {
lc.shutdown(0, false);
lc.setIntensity(0, 5);
lc.clearDisplay(0); // 初期は全消灯
}
void loop() {
// --- ① 行単位で点灯(1行目 → 8行目) ---
for (int row = 0; row < 8; row++) {
// 行の8個を点灯
for (int col = 0; col < 8; col++) {
lc.setLed(0, row, col, true);
}
delay(200);
// 行を消灯
for (int col = 0; col < 8; col++) {
lc.setLed(0, row, col, false);
}
}
// --- ② 列単位で点灯(1列目 → 8列目) ---
for (int col = 0; col < 8; col++) {
// 列の8個を点灯
for (int row = 0; row < 8; row++) {
lc.setLed(0, row, col, true);
}
delay(200);
// 列を消灯
for (int row = 0; row < 8; row++) {
lc.setLed(0, row, col, false);
}
}
// --- ③ 点単位で走査(1行目1列目 → 8列目、2行目 → 8行目) ---
for (int row = 0; row < 8; row++) {
for (int col = 0; col < 8; col++) {
lc.setLed(0, row, col, true);
delay(100);
lc.setLed(0, row, col, false);
}
}
// --- ④ 全点灯 → 0.5秒 → 全消灯(3回繰り返す) ---
for (int i = 0; i < 3; i++) {
// 全点灯
for (int row = 0; row < 8; row++) {
for (int col = 0; col < 8; col++) {
lc.setLed(0, row, col, true);
}
}
delay(500);
// 全消灯
lc.clearDisplay(0);
delay(500);
}
// --- ⑤ loop 1周終了後、3秒待つ ---
delay(3000);
}AIを使ったスケッチの作成
- [AIを使ってRGB LEDを点灯するスケッチを作成しました]でAIを使ってスケッチを作成しました。今回もAIを使っています。1回では、完成しませんが、それはAIへの指示に不明瞭な箇所があったから。指示を修正しながら完成させます。点灯方法を色々と変えて作成時間は約1時間程度です。
御質問、誤植の指摘、記事の改善点の気づきなどありましたら「問い合わせ 」のページからお願いします。
